Описание

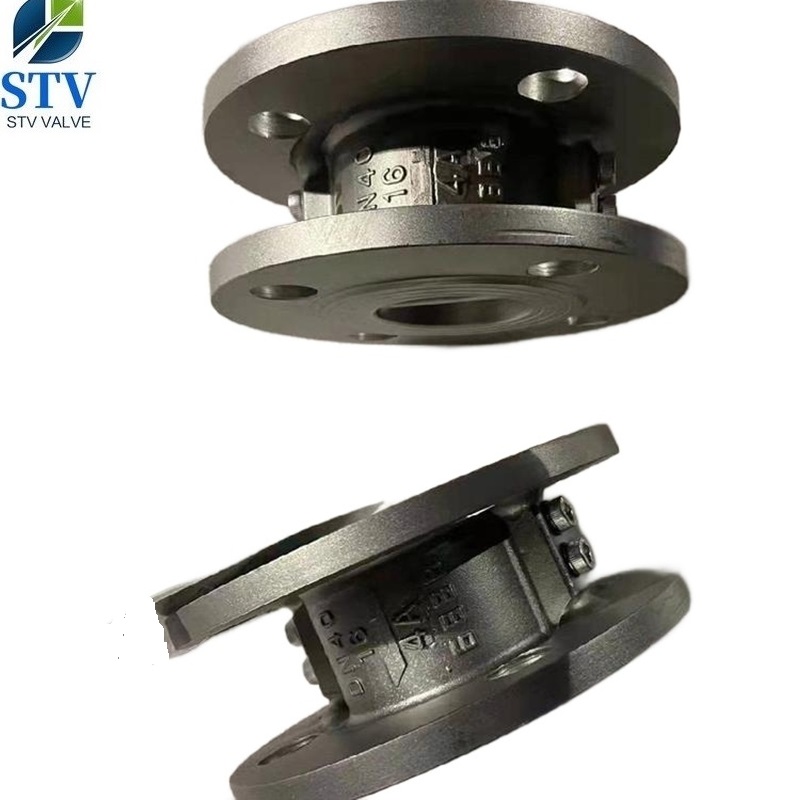

| Имя | Фланцевый двухпластинчатый обратный клапан |
| Состав | Двухдисковый обратный клапан фланцевого типа |
| Размер | 2″~48″; Ду50~Ду1200 |
| Нормальное давление | Класс 150~2500; PN10~PN420 |
| Стандарт дизайна | API594, API 6D, ASME B16.34, ГБ/T8937 |
| Отмечено | МСС СП-25 |
| Концевой фланец | АНСИ Б 16,5, АСМЭ Б16,47; ЭН1092,ДИН2543~ДИН2547 |
| Лицом к лицу | API594, DIN3202, ГБ/T8937 |
| Стандарт испытаний | API598, API 6D; ДИН3230, ЭН12266,ИСО 5208 |
| Подходящая температура | -29~425°К |
| Середина | Пресная вода, сточные воды, морская вода, воздух, пар, продукты питания, лекарства, масла, щелочи, соль и т. д. |
| Кислая среда | КДЕС MR0175 |
Состав
| - Двойная пластина |
| -С весной |
| – Круглый, с полной проушиной или с двойным фланцем |
| -Номинальные параметры давления и температуры: ASME B16.34; DIN2401. |
| - Мягкое или металлическое сиденье |
| - Конструкция с фиксатором или без фиксатора |
| – Бесфланцевые концы подходят для фланцевых соединений (ASME B16.5 и B16.47 A/B) |
| – Дизайн: API594, API 6D, ASME B16.34, ГБ/T8937 |
| – Фланцевые соединения по ASME B16.5;DIN2543~DIN2547;EN1092 |
| – Литая или кованая углеродистая сталь, нержавеющая сталь, дуплексная сталь |
Основная часть и материалы
| Названия деталей | Материалы деталей | ||||||||||
| Тело | ВКБ/А105 | ЛКБ/ЛФ2 | WC6/F11 | CF8/F304 | CF8M/F316L | CF3/F304L | CF3M/F316L | CE8MN/CD4McN | |||
| Диск | ВКБ/А105 | ЛКБ/ЛФ2 | WC6/F11 | CF8/F304 | CF8M/F316L | CF3/F304L | CF3M/F316L | CE8MN/CD4McN | |||
| Рука | ВКБ/А105 | ЛКБ/ЛФ2 | WC6/F11 | CF8/F304 | CF8M/F316L | CF3/F304L | CF3M/F316L | CE8MN/CD4McN | |||
| Рука штифт | А182 6а | А182 304 | А182 304 | А182 304 | А182 316 | А182 304Л | А182 316Л | А182 Ф53/Ф51 | |||
| Седло/кольцо седла | СТЛ | СС304 | 13%Cr | СС304 | СС316 | СС304Л | СС316Л | А182 Ф53/Ф51 | |||
| Или НБР, ЭПДМ, ПТФЭ | |||||||||||
| Подходящая среда | ВОГ и т. д. | HNO3, CH3OOH и т. д. | Мочевина и т. д. | ||||||||
| Подходящая температура | -29~425°С | -46~340 °С | -29~538°С | -196~427 °С | -196~427 °С | -196~427 °С | -196~427 °С | -29~315 °С | |||
