Спецификации материалов ASTM для клапанов
Узнайте об основных спецификациях материалов ASTM для клапанов. Литой корпус клапана изготавливается путем заливки жидких металлов в формы и обычно используется для клапанов диаметром более 2 дюймов. Кованый корпус клапана изготавливается путем ковки и механической обработки твердой стали. Ключевыми спецификациями для материалов корпуса клапанов из литой стали являются ASTM A216 (WCA, WCB, WCC), ASTM A352 LCB/LCC (низкотемпературные) и ASTM A351 CF8/CF8M. ASTM A105, A350 и A182 охватывают материалы корпуса кованых клапанов небольшого размера (или высокого давления).
КЛАПАНЫ ИЗ ЛИТОЙ СТАЛИ
Для начала давайте проясним разницу между литым и кованым клапаном, даже если это может показаться очевидным: литые клапаны имеют литую форму. тело, кованые клапаны имеют кованую тело. Вот и все! Разница связана с технологией изготовления корпуса клапана, т.е. ковкой или литьем стали.
Давайте теперь рассмотрим основные материалы корпуса литого клапана.
ASTM A216 WCA, WCB, WCC (УГЛЕРОДИСТАЯ СТАЛЬ ВЫСОКОТЕМПЕРАТУРНАЯ)
The Спецификация ASTM A216 охватывает 3 марки углеродистой стали (ВКА, ВЦБ, и ВСЦ), которые имеют небольшие различия по химическим и механическим свойствам. Эти марки литых корпусов клапанов соответствуют трубам из углеродистой стали марок A53, A106, API 5L.
Стальные отливки ASTM A216 должны быть подвергнуты термической обработке и могут быть изготовлены в отожженных, нормализованных или нормализованных и отпущенных условиях. Поверхность стальных отливок не должна иметь налипших элементов, таких как песок, трещины, горячие надрывы и другие дефекты.

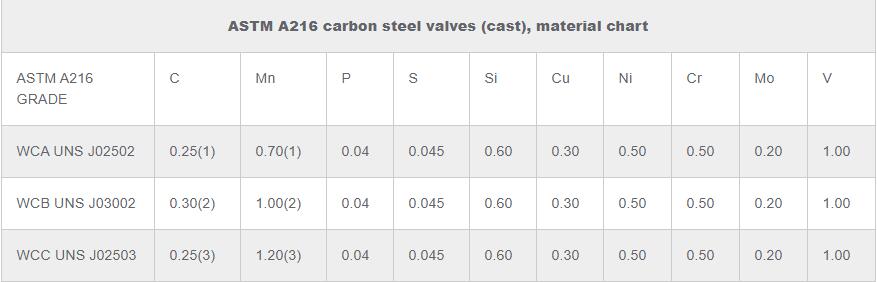

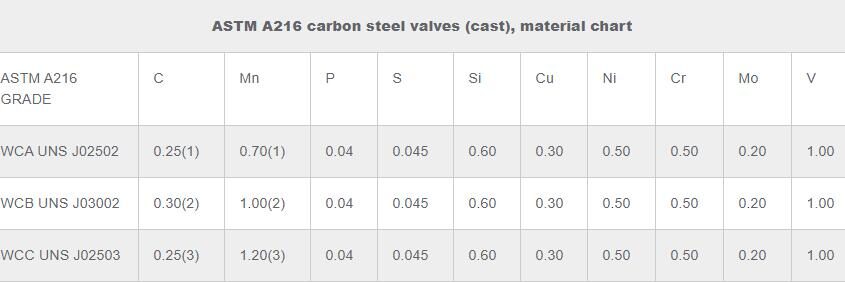

Клапаны из углеродистой стали ASTM A216 (литые), таблица материалов | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Сорт ASTM A216 | С | Мин. | п | С | Си | Cu | Ни | Кр | Мо | В |
ВКА УНС J02502 | 0.25(1) | 0.70(1) | 0.04 | 0.045 | 0.60 | 0.30 | 0.50 | 0.50 | 0.20 | 1.00 |
ВКБ UNS J03002 | 0.30(2) | 1.00(2) | 0.04 | 0.045 | 0.60 | 0.30 | 0.50 | 0.50 | 0.20 | 1.00 |
ВСС UNS J02503 | 0.25(3) | 1.20(3) | 0.04 | 0.045 | 0.60 | 0.30 | 0.50 | 0.50 | 0.20 | 1.00 |
Примечания:
- Для каждого уменьшения содержания углерода на 0,01% ниже указанного максимального содержания углерода допускается увеличение марганца на 0,04% сверх указанного максимума до максимального значения 1,10%.
- Для каждого уменьшения содержания углерода на 0,01% ниже указанного максимального содержания углерода допускается увеличение Mn на 0,04% выше указанного максимума до максимального значения 1,28%.
- Для каждого снижения содержания углерода на 0,01% ниже указанного максимального содержания углерода допускается увеличение марганца на 0,04% выше указанного максимума до максимального значения 1,40%.
ASTM A352 LCB/LCC (УГЛЕРОДИСТАЯ СТАЛЬ НИЗКОТЕМП.)
АСТМ А352 спецификация охватывает несколько марок низкотемпературной углеродистой стали (называемой LCA, LCB, LCC, LC1, LC2, LC3, LC4, LC9, CA6NM) для литой стальной арматуры, фланцев, фитингов и других деталей, работающих под давлением.
Химический состав литой арматуры А352 Гр. LCA/LCB/LCC (таблица материалов клапана):
ОЦЕНКА | С | Си | Мин. | Кр | Мо | Ни | Cu | Нб | В |
АСТМ А352 ЛК3 | 0.15 | 0.6 | 0.65 | 3.5 | |||||
ASTM A352 ЖЦК | 0.25 | 0.6 | 0.7 | 0.5 | 0.2 | 0.5 | 0.3 | 0.03 | |
ASTM A352 ЛКБ | 0.3 | 0.6 | 1 | 0.5 | 0.2 | 0.5 | 0.3 | 0.03 | |
АСТМ А352 ЛКЦ | 0.25 | 0.6 | 1.2 | 0.5 | 0.2 | 0.5 | 0.03 |
ASTM A351 CF8/CF8M (НЕРЖАВЕЮЩАЯ СТАЛЬ)
The АСТМ А351 Спецификация охватывает отливки из аустенитной стали для клапанов, фланцев, фитингов и других деталей, работающих под давлением.
Наиболее распространенными марками являются ASTM A351 CF3, CF8 (SS304) и CF8M (SS316).
Сталь должна изготавливаться электропечным способом с раздельным рафинированием, например аргоно-кислородным обезуглероживанием, или без него.
Любая литая деталь по ASTM A351 должна пройти термическую обработку с последующей закалкой в воде или быстрым охлаждением. Сталь должна соответствовать химическим и механическим требованиям, установленным спецификацией.
Клапаны из нержавеющей стали ASTM A351, химический состав
