Descriere

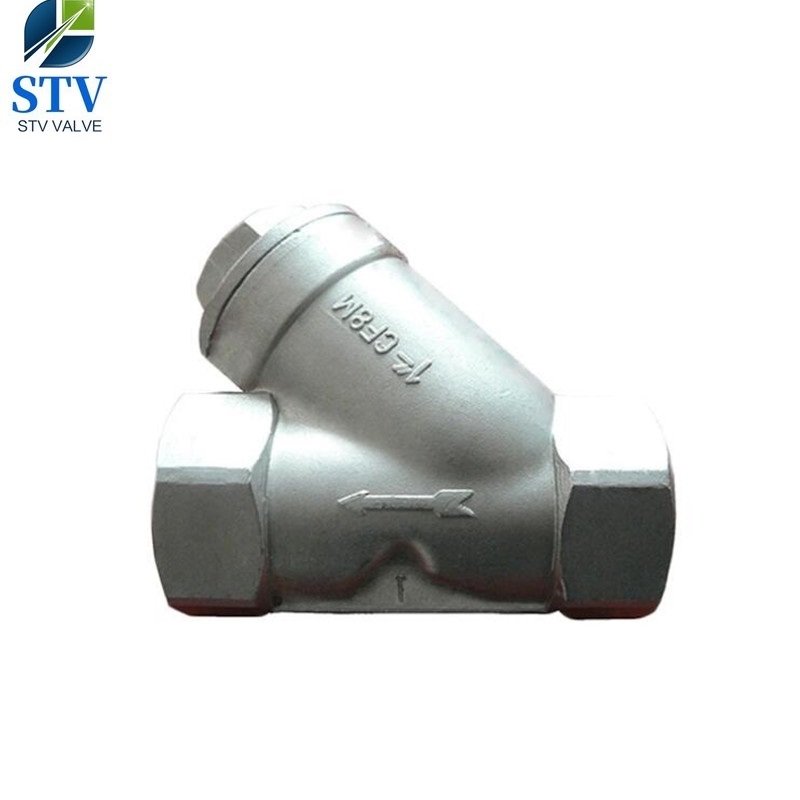

316 Supapă de reținere cu arc tip Y
Gama de dimensiuni: 1/2 inch la 4 inch (DN15 la DN100)
Presiune nominală: 200WOG
Material: 304 (CF8), 316 (CF8M), 316L (CF3M).
Tip filetat: NPT, BSPT, DIN etc.
Mediu de lucru: abur, apă, gaz etc.
Model: STV-H12H-800#-CF8M-1″
Supapa de reținere de tip Y este instalată pe conducta integrată de control al apei ca un dispozitiv de siguranță care împiedică automat curgerea fluidului înapoi. În funcție de structură, acesta poate fi împărțit în două tipuri de forme de proiectare. Primul tip este un capac de supapă de tip șurub. Corpul supapei proiectat în conformitate cu această formă de proiectare este conectat cu capacul supapei și capacul supapei prin șuruburi și piulițe, iar garnitura de tip bobinat (clemă 31 6 din grafit flexibil) Conexiune inelară metalică etanșată.
Caracteristici:
1. Clapeta supapei este utilizată pentru mișcarea de ridicare. Tubul de conectare conectează camera superioară la ieșirea supapei, iar clapeta supapei se ridică și coboară înapoi. Reduce șocul și vibrațiile și face ca clapeta să atingă cursa maximă.
2. Corpul supapei este în formă de Y, rezistența este mică, aliajul dur este sudat pe nervurile de ghidare, manșonul de ghidare este din oțel inoxidabil, iar capota este flexibilă.
3. Adoptă etanșare cu auto-strângere de presiune. Sigiliul este de încredere.
4. Suprafața de etanșare a discului supapei și scaunul supapei sunt realizate din aliaj cu matrice de cobalt, care are duritate ridicată, rezistență la coroziune, rezistență la zgârieturi și durabilitate.
Material caroserie: WCB, SS304, SS316, WC6, WC9
Metoda de conectare: sudare (poate fi, de asemenea, personalizat la alte standarde de flanșă)
Gama de fluide: apă, ulei, gaz, gaz natural, acid azotic
STV Valve Technology Group Co., Ltd este un lider profesionist China CF8M Supape de reținere tip Y, supapă de reținere tip Y, supape de reținere tip Y de 1 inch, supape de reținere tip Y, supapă de reținere tip Y SS, supapă de reținere tip Y BSP producător cu înaltă calitate și preț competitiv.
Pentru a afla mai multe despre aceste supape Bine ați venit să contactați [email protected]

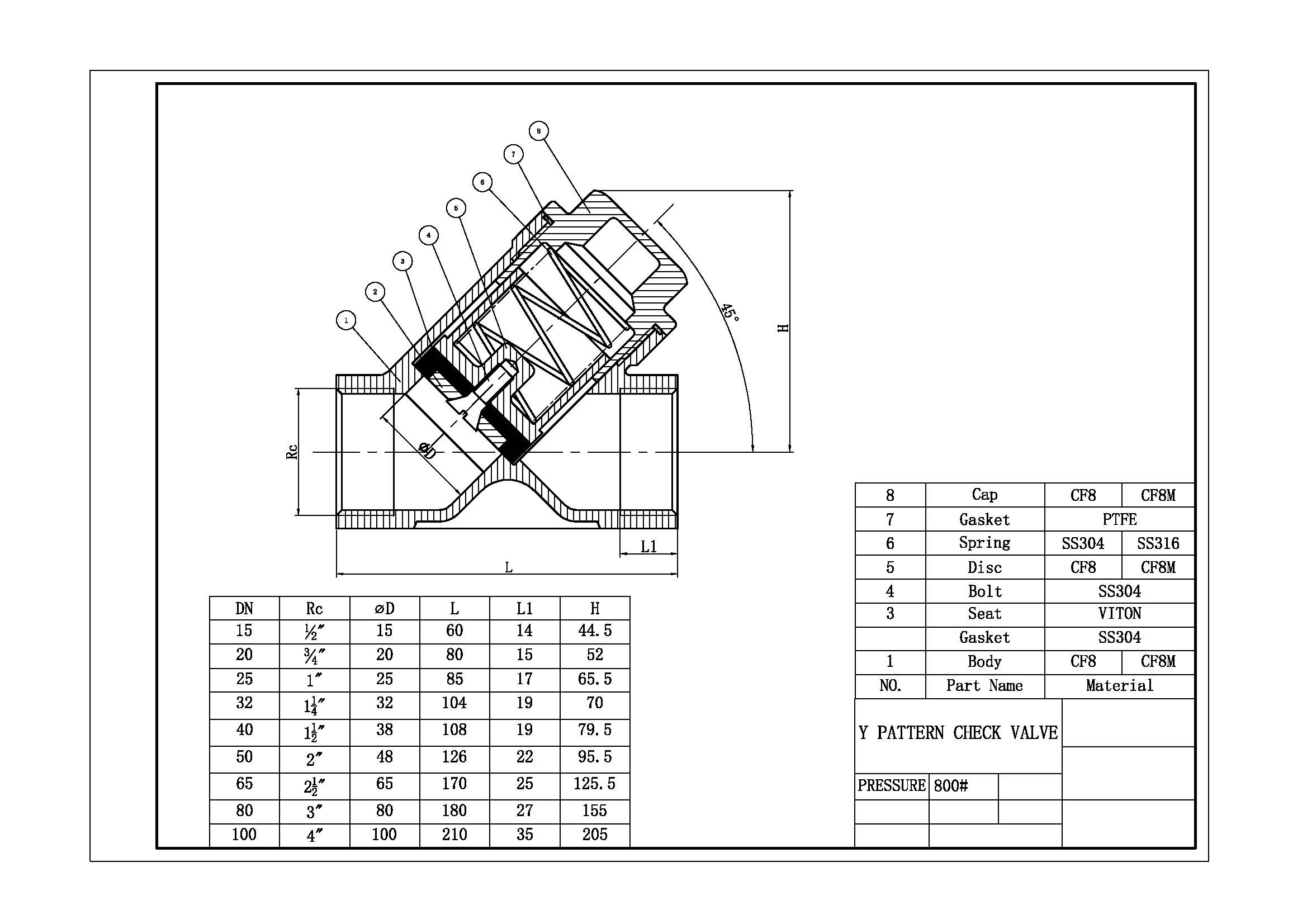

Fișă de date:Supapă de reținere cu arc tip Y 316, 800 Wog, capăt NPT
