Descrição
Projeto e Fabricação: API 609
Dimensão face a face: API609, ISO5752, ASME B16.10
Dimensão da conexão do flange: ASME B16.5, ASME B16.47
Teste e inspeção: API 598
Classificação de temperatura de pressão: API 609, ASME B16.34
Gama de Produtos
Material do corpo: WCB, WC6, WC9, CF8, CF8M, CF3, CF3M, CN7M, LC1
LC2, LC3, LCB, LCC, Monel, ligas 20#, 4A, 5A, C95800, C95500,
Diâmetro nominal: 2″~120″(DN50~DN3000）
Conexão final: Flange Duplo, Wafer, Lug, etc.
Faixa de pressão: Classe150 ~ 600（PN16~PN100）
Temperatura de trabalho:-46℃ ~ +550℃
Operação: Alça, Engrenagem, Atuador Elétrico, etc.
Estrutura de vedação, vedação suave,
Motorista de rolha
ALMOFADA DE MONTAGEM ISO 5211
Conexão,Flange,Wafer Lug-wafer
Operação, tipo, manual, engrenagem helicoidal, elétrica,
Pneumático, Hidráulico
Estrutura Excêntrica, Centrada

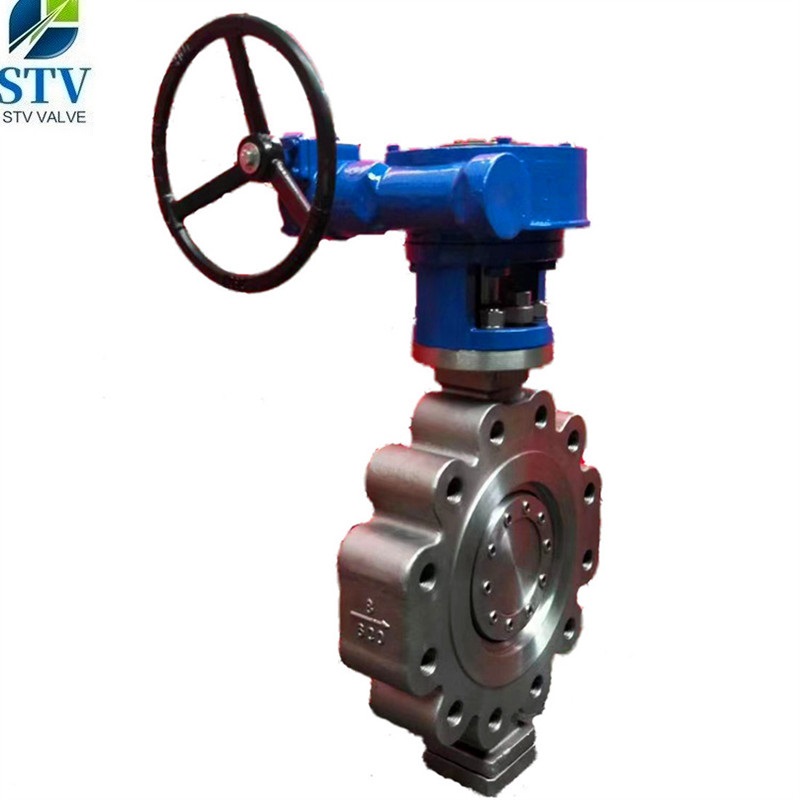

Válvula borboleta tipo lug 300LB, 8 polegadas, API 609, engrenagem helicoidal
[1] Introdução à Estrutura
A válvula borboleta tipo lug, também conhecida como válvula borboleta tipo ramal, adota uma estrutura excêntrica tripla na válvula borboleta tipo lug padrão americano. A sede da válvula é vedada com uma estrutura metálica de vedação rígida de vários níveis, geralmente uma camada intermediária de metal e grafite, como 304+grafite e 316+grafite. Esta vedação rígida também pode ser transformada em uma vedação macia de camada única PTFE, RPTFE, PPL, EPDM, NBR e outras válvulas borboleta excêntricas triplas. Características:
1. Tamanho estrutural curto, pequeno volume, peso leve e aspectos operacionais
Adotando um mecanismo de eixo completo, a placa borboleta tem alta resistência e uma grande área de fluxo
3. O design excêntrico triplo exclusivo reduz a perda por atrito da vedação e prolonga muito a vida útil
4. A vedação rígida de metal é resistente a altas temperaturas, baixas temperaturas, alta pressão e tem uma ampla gama de aplicações
(II) Padrões relevantes para válvulas borboleta padrão americano
Projeto e Fabricação: API 609
Comprimento da estrutura: API 609
Flange de conexão: ASME B16.5
Inspeção e teste de pressão: API 598
Qualquer válvula produzida pela nossa empresa é estritamente pressurizada de acordo com os padrões de teste de pressão. Somente depois de passar no teste de pressão a válvula borboleta com vazamento zero poderá sair da fábrica.
