Descrizione

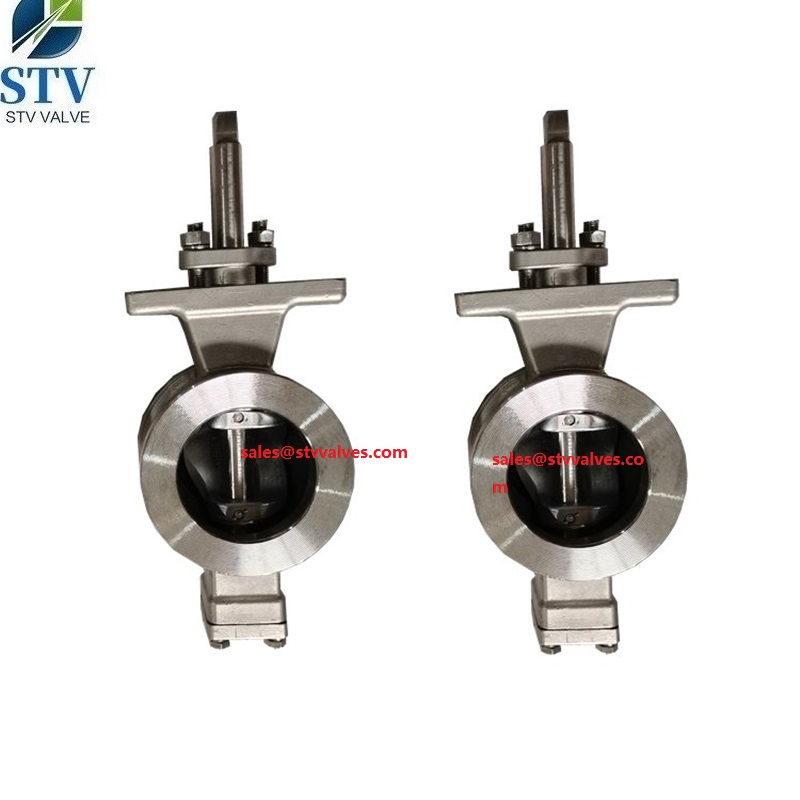

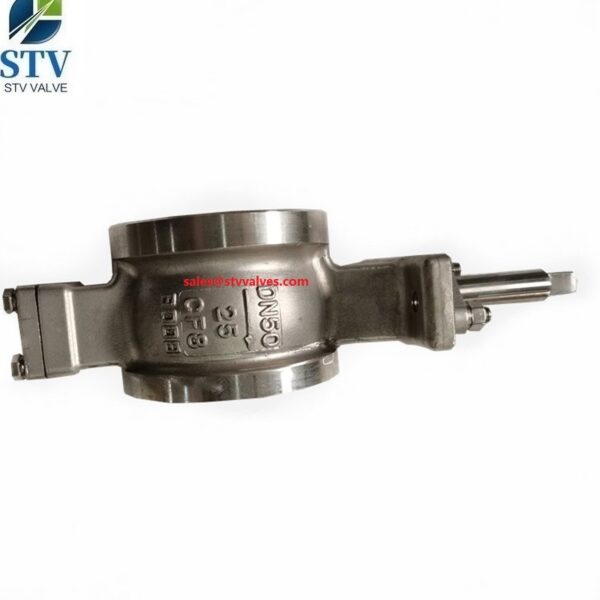

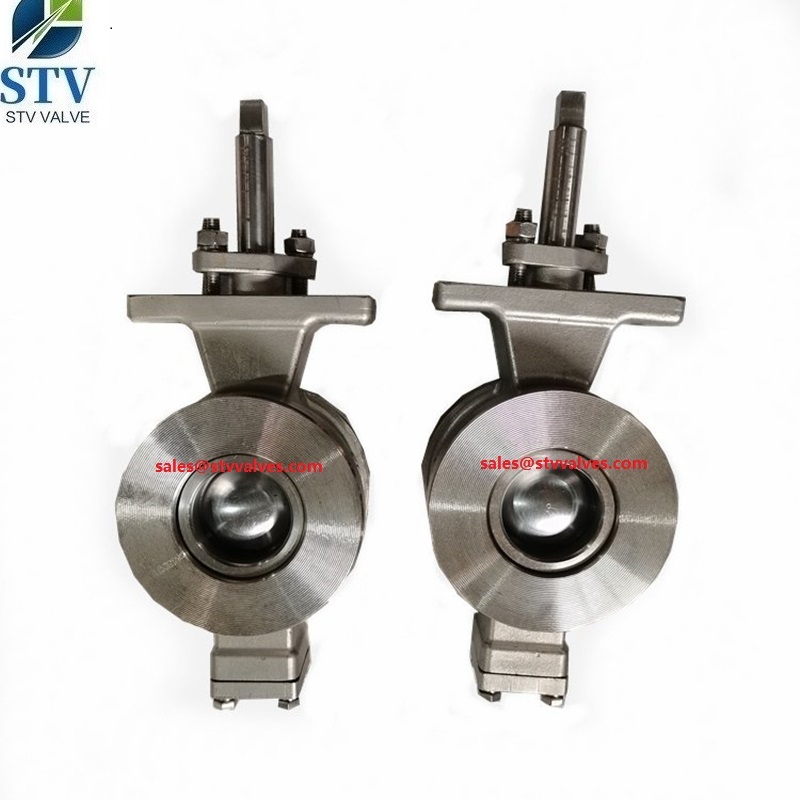

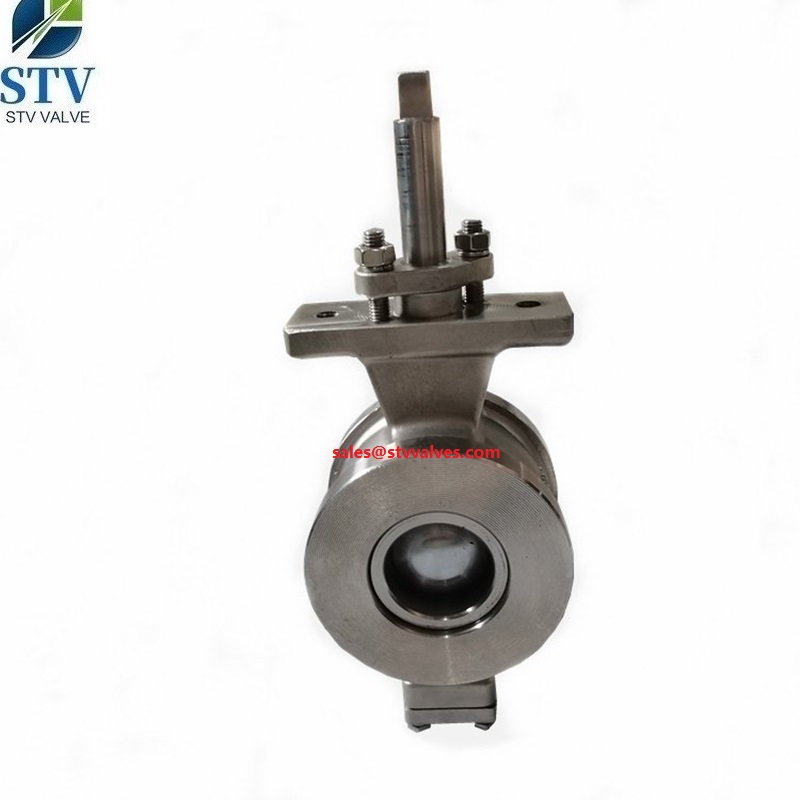

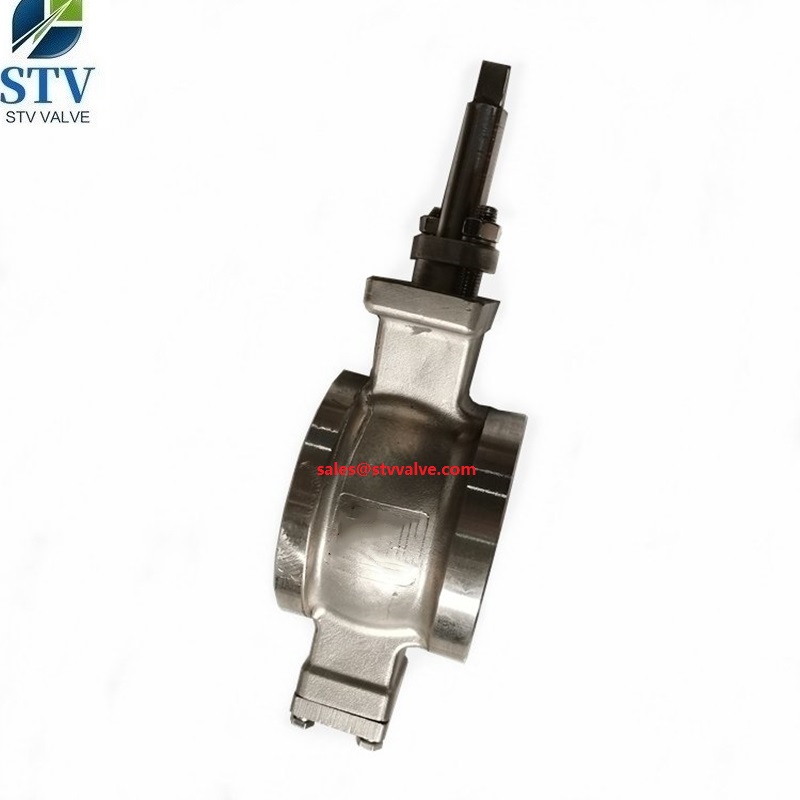

La valvola a sfera a segmento wafer 316 è una valvola a sfera con porta a V in acciaio inossidabile della serie, progettata principalmente per il controllo del flusso e può essere utilizzata anche per l'operazione di intercettazione. La porta dentellata sulla sfera del segmento contribuisce a un forte stress di taglio per tagliare i media con fibre e particelle. Di conseguenza, questa valvola a sfera a segmenti è una buona valvola di controllo generale (carattere di flusso equi-percentuale) per la maggior parte delle applicazioni di lavorazione della pasta di legno e della carta, o flussi simili contengono fibre e particelle.
Caratteristiche:
1. Corpo:
a) Il design del corpo integrale offre maggiore rigidità contro i carichi fluttuanti del tubo.
b) Elimina il percorso di perdita associato ai design del corpo in due pezzi.
c) Sono disponibili sia la connessione wafer che quella flangiata.
2. Nucleo:
a) La sfera con intaglio a V appositamente progettata fornisce un forte stress da taglio e una tenuta ermetica.
b) I trattamenti di cromo duro, nitrurazione e HCOF sono tutti disponibili per il trattamento della superficie della sfera, migliorando la durezza,
resistenza all'abrasione, resistenza alla fatica, resistenza alla corrosione e prestazioni ad alta temperatura.
c) La superficie della sfera dentellata ben rettificata garantisce una coppia operativa ridotta e una tenuta ermetica, soprattutto per le sedi metalliche
valvola a segmento.
3. Sedile:
a) Per le valvole classificate di classe 150, il fermo è fuso sul corpo della valvola per eliminare ogni possibile spazio tra le sedi
anello e corpo per accumulo residui. Di conseguenza, ciò garantisce una perfetta tenuta.
b) Il design specializzato della molla riduce la coppia della valvola fornendo al tempo stesso forza per una tenuta ermetica.
c) Il design della sede energizzata dalla pressione offre un'eccellente tenuta anche a pressioni differenziali molto basse.
4. Gambo:
a) Lo stelo è finemente rettificato per adattarsi perfettamente all'attuatore, impedendo movimenti oscillatori e potenziali guasti
della valvola segmentata.
introduzione al prodotto
| nome del prodotto | Valvola a sfera a segmento wafer 316, PN25, DN50 |
| 1. Materiale | 316 |
| 2. Dimensioni | 2” |
| 4. Porto | Porto V |
| 5. Pressione di esercizio | 150 libbre |
| 6. La connessione termina | RF |
| 7. Temp. di lavoro. | -29~300ºC, |
| 8. Mezzo adatto | Acqua, gas naturale, petrolio e alcuni liquidi corrosivi |
| 9. Operato | / |
| 10. Ispezione e test | Secondo API598 |
| Spedizione | |
| Tempi di consegna | 30 giorni |
| Pacchetto | Custodia in compensato per esportazione standard |
| Porto di spedizione | Ningbo/Shanghai, Cina |
| Termini di spedizione | Exw, FOB, CFR, CIF, ecc. |
| Termini di pagamento | T/T, Western Union, PayPal, ecc. |
| Pagamento anticipato 30%, saldo 70% pagato prima della spedizione | |
| Paese di origine | Città di Wenzhou, Cina |
| Capacità produttiva | 6000 ton/anno |
| MOQ | 1 pezzo/taglia |
| Intervallo di dimensioni: | DN 25~250 mm NPS 1”-10” (wafer)
DN 25~500 mm NPS 1”-20” (flangia) |
| Premere. Valutare: | PN10/16/25/40/63
ANSI 150/300/600 |
| Temp. Allineare: | Sedile in metallo -29…+450℃
Sedile resiliente -29…+150℃ |
| Tenuta della guarnizione: | Sedile in metallo Classe IV
Sedile resiliente Classe VI
|
| Materiale corporeo: | Acciaio al carbonio, acciaio inossidabile, leghe speciali |
| Materiale sfera/stelo: | Acciaio inossidabile, lega speciale |
| Materiale del sedile: | Acciaio inossidabile+STL, PCTFE, PEEK (flangia)
Acciaio inossidabile+STL (wafer) |
| Faccia a faccia: | ISA S75.04, IEC/DIN 534-3-2 (flangia)
Standard di fabbrica (wafer) |
| Norma della flangia: | GB/T 9113.1, JB/T 79.1, HG 20592,
ASME B 16.34, ISO 7005 (Altre forature su richiesta) |
| Applicazioni: | Carta e cellulosa, trattamento delle acque, alimenti e bevande,
Prodotti chimici fini, centrali elettriche, industria siderurgica |
