Description
Design: DIN3354
Face to face: EN 558-1
Butt welding ends: EN 12627
Inspection and test: EN 12266-1
Spécification:
Pressure Rating:: PN10,16,25,40
Temperature Range: -50°C~650°C
Size Range: DN50~DN1400
Disc Sealing: PTFE, Graphite Laminated
Operator: Lever, Gear, Electric, Pneumatic, Hydraulic
Materials: Carbon Steel, Stainless Steel, Alloy Steel, Duplex Steel
Standard: C22.8 (1.0460) / GP240GH (1.0619/GS-C25),
Low temperature: TSTE355 (1.0566)
High temperature: 16Mo3 (1.5415) / GS-22Mo4 (1.5419),13CrMo4-5 (1.7335) / GS-17CrMo55 (1.7357)
Stainless steel1: .4401 / 1.4404 / G-X6CrNi18.9(1.4308),G-X6CrNiMo18.10 (1.4408)
Structure de joint, étanchéité douce,
Conducteur de bouchon
Support de montage ISO 5211
Connection,Flange,Wafer Lug-wafer,Weld
Fonctionnement, type, manuel, engrenage à vis sans fin, électrique,
Pneumatique, Hydraulique
Structure excentrique, centrée

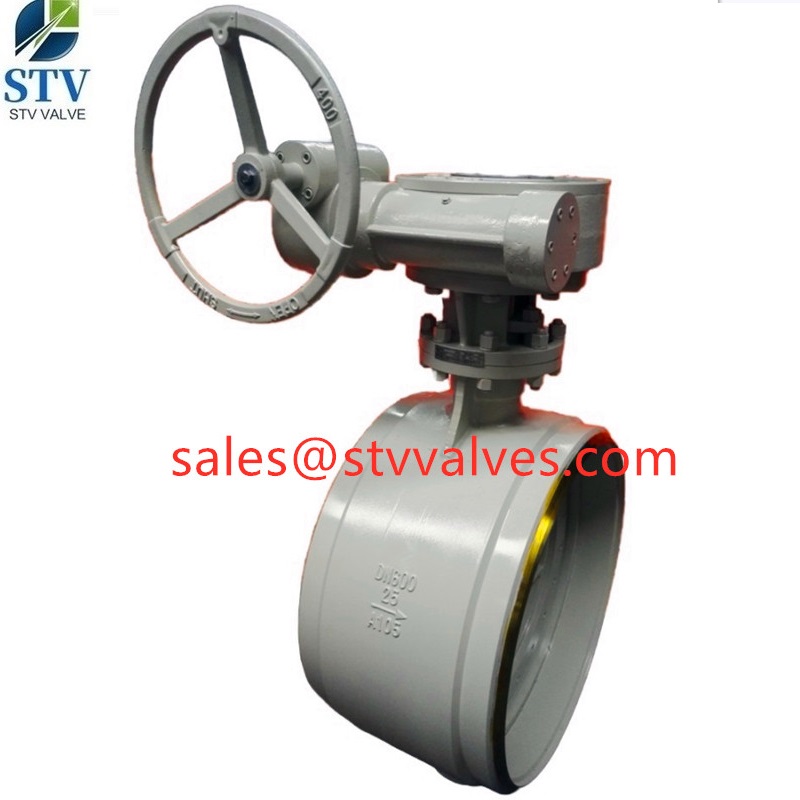

Welded End Butterfly Valve,DN600,PN25,A105,Worm Gear
[1] Présentation de la structure
La vanne papillon à cosse, également connue sous le nom de vanne papillon à branchement, adopte une structure triple excentrique dans la vanne papillon à cosse standard américaine. Le siège de soupape est scellé avec une structure d'étanchéité dure à plusieurs niveaux en métal, généralement une couche intermédiaire de métal et de graphite, telle que 304+graphite et 316+graphite. Ce joint dur peut également être transformé en un joint souple monocouche PTFE, RPTFE, PPL, EPDM, NBR et autres vannes papillon triple excentriques. Caractéristiques:
1. Taille structurelle courte, petit volume, poids léger et aspects opérationnels
Adoptant un mécanisme à axe complet, la plaque papillon présente une résistance élevée et une grande zone d'écoulement
3. La conception unique à triple excentrique réduit la perte de friction du joint et prolonge considérablement la durée de vie
4. Le scellement dur en métal résiste aux hautes températures, aux basses températures, aux hautes pressions et a une large gamme d'applications.
(II) Normes pertinentes pour les vannes papillon standard américaines
Conception et fabrication : API 609
Longueur de la structure : API 609
Bride de raccordement : ASME B16.5
Contrôle et test de pression : API 598
