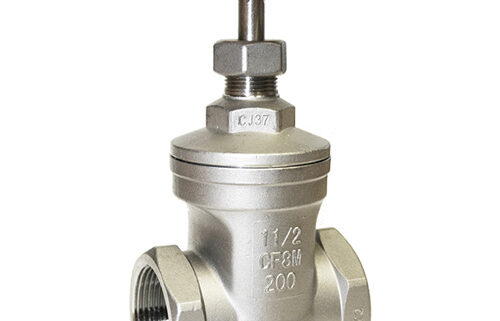

¿Qué son las válvulas de compuerta?

Las válvulas de compuerta son válvulas que tienen mucha popularidad cuando se trata de todo tipo de aplicaciones y accesorios y, por lo tanto, son adecuadas para instalaciones tanto superficiales como subterráneas. Al instalar válvulas de compuerta subterráneas, es vital elegir el tipo de válvula adecuado para evitar altos costos de reemplazo.

Las válvulas de compuerta están hechas para servicios completamente abiertos o completamente cerrados. Se instalan en tuberías, válvulas de retención similares, como válvulas de aislamiento y definitivamente no deben utilizarse como válvulas de regulación o moderación. La operación de una válvula de compuerta generalmente ocurre haciendo el movimiento giratorio del vapor en el sentido de las agujas del reloj para cerrar o en el sentido de las agujas del reloj para abrir. Al operar la válvula, la compuerta se mueve hacia arriba o hacia abajo; no de lado.



























¿Dónde se utilizan las válvulas de compuerta?

válvulas de compuerta Generalmente se utilizan cuando los requisitos son un diámetro interior libre y una pérdida de presión mínima. Cuando la tubería está completamente abierta, una válvula de compuerta típica no tiene obstrucciones en el recorrido del flujo, lo que resulta en una pérdida de presión extremadamente baja. Este diseño permite utilizar un cerdo limpiador de tuberías.

Una válvula de compuerta es una válvula multivuelta, lo que significa que el funcionamiento de la válvula se finaliza mediante un vástago roscado. Como la válvula tiene que girar muchas veces para pasar de una posición abierta a una posición cerrada, la operación también detiene los efectos del golpe de ariete.

Las válvulas de compuerta se pueden utilizar para una gran cantidad de fluidos diferentes. Los productos de Fabricante de válvulas de compuerta de China Son comúnmente adecuados para las siguientes condiciones de trabajo:

• Aguas neutras, residuales y potables: temperaturas entre -20 y 70+ grados Celsius, velocidad de flujo máxima de 5 m/s y presión diferencial limitada a 16 bar.
• Cualquier gas: temperaturas entre -20 y +60 grados centígrados, velocidad máxima de flujo: 20 m/s de velocidad de flujo, y alcanzando hasta 16 presiones diferenciales.

Válvulas de compuerta con bypass

Las válvulas de compuerta de derivación se utilizan principalmente por tres sencillas razones:

• Retraso en el llenado de tuberías
• Con la válvula principal cerrada y la válvula de derivación abierta, se permite un flujo constante, evitando un posible estancamiento.
• Equilibrar la presión diferencial de la tubería, reducir el requisito de torque de la válvula y permitir operaciones por parte de una sola persona.

Válvulas de compuerta paralelas versus válvulas de cuña

Las válvulas de compuerta se pueden dividir en dos tipos alfa: Paralelas y en forma de cuña. La diferencia es que las válvulas de compuerta paralela utilizan una compuerta plana entre dos asientos paralelos (de ahí su nombre), y una variante popular es la válvula de compuerta de guillotina diseñada con bordes afilados en la parte inferior de la compuerta. Las válvulas de compuerta en forma de cuña utilizaban dos asientos inclinados y una compuerta inclinada que no coincidía.

Válvulas de compuerta con asiento metálico versus válvulas con asiento elástico

Antes de que se fabricara en masa la válvula de compuerta de asiento elástico, se usaban ampliamente válvulas de compuerta que incluían una cuña con asiento metálico. La estructura de cuña puntiaguda y los dispositivos de sellado angulares de una cuña con asiento de metal necesitan un orificio en la parte inferior de la válvula para confirmar un cierre hermético. Por lo tanto, se incrustan arena y guijarros en la depresión. La red de tuberías nunca estará completamente libre de impurezas. Independientemente de qué tan bien se lave la tubería durante la instalación o reparación.
