Descripción

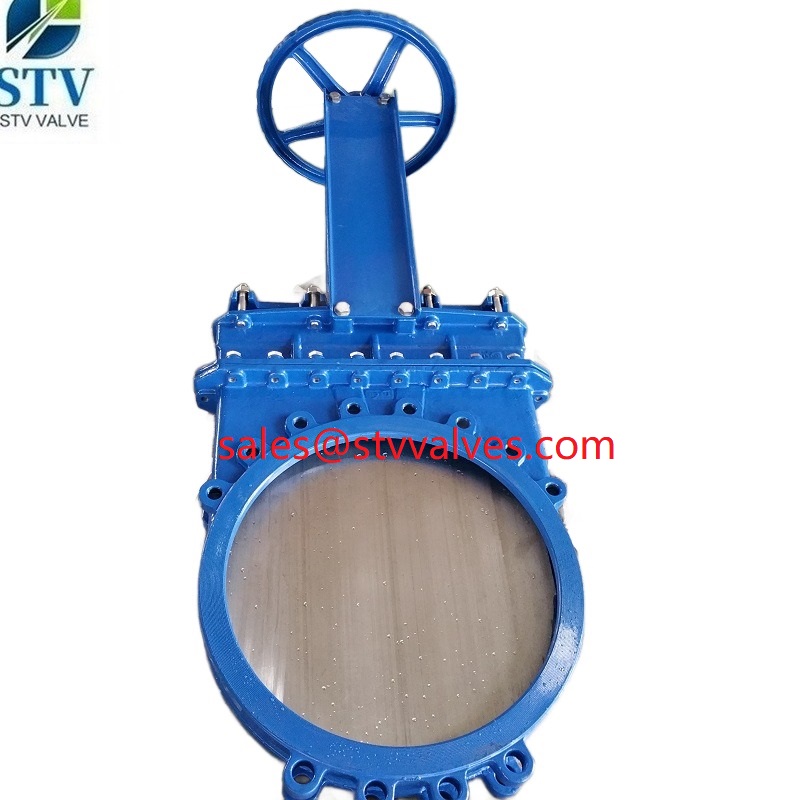

La válvula de compuerta de cuchilla bidireccional manual es una válvula de compuerta de cuchilla unidireccional que se utiliza en tuberías industriales para operación de encendido y apagado.
La estructura del cuerpo y el asiento elimina la obstrucción del cierre del flujo con partículas finas. Además, el borde biselado del cuchillo ayuda
La puerta corta fácilmente materiales gruesos. Según diferentes situaciones de trabajo: válvula de compuerta de cuchilla de vástago no ascendente, cuchilla de oblea
válvula de compuerta, válvula de compuerta de guillotina con orejetas, válvula de compuerta de guillotina neumática, válvula de compuerta de guillotina eléctrica, válvula de compuerta de guillotina manual y bisel
La válvula de compuerta de cuchilla de engranaje está disponible
Características:
1. Cuerpo:
a) El cuerpo integral con estructura de paso total garantiza un flujo suave, un montaje sencillo y una menor posibilidad de fugas en la carcasa.
b) El diseño del cuerpo sin ranuras elimina cualquier posible obstrucción cuando se cierra la válvula.
2. Puerta:
a) El borde biselado de la cuchilla proporciona una fuerte tensión de corte y un sellado hermético.
b) El espesor de la compuerta se puede aumentar para hacer frente a una presión más alta.
3. Asiento:
a) El asiento de elastómero en forma de U proporciona un sello periférico a lo largo del borde de la puerta y garantiza un sellado hermético en ambos
direcciones de flujo.
4. Otro:
a) El cojinete de empuje doble minimiza el par requerido para la operación.
Tamaño: NPS2-48 (DN50-DN1200)
Conexión: tipo oblea, tipo brida, tipo lug, tipo soldado
Tipo de sello: Blando o metálico
Materiales: GGG40-A356, CF8-A351, CF8M-A351,WCB
| Rango de tamaño: | DN50~600mm NPS 2”-24” (Tamaño más grande bajo pedido) |
| Prensa máxima de trabajo: | DN50~DN250: 10bar NPS2~NPS10:150Psi
DN300~DN450: 7bar NPS12~NPS18:90Psi DN500~DN600: 4bar NPS20~NPS24:60Psi |
| Temperatura. Rango: | -29…+200℃ |
| Estanqueidad del sello: | Según MSS SP-81 |
| Cuerpo material: | Hierro fundido |
| Material de la puerta: | Acero inoxidable cromado, aleación especial. |
| Material del asiento: | EPDM (120°C) /Vitón(200°C) /NBR(90°C) |
| Cara a cara: | MSS SP-81 |
| Estándar de brida: | GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1 |
| Aplicaciones: | Pulpa y papel, tratamiento de agua, bebidas y alimentos, química fina,
Power Planet, industria del acero, etc. |
