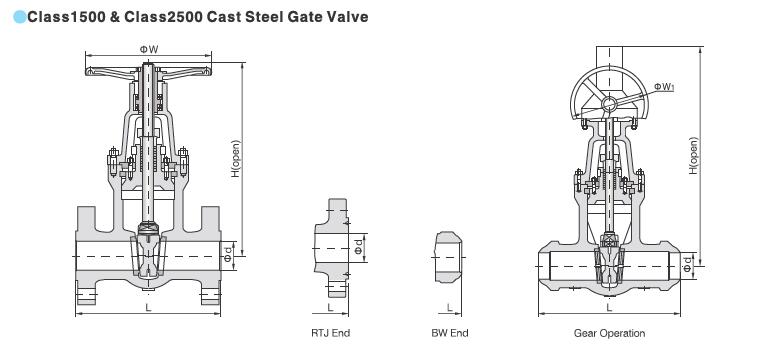

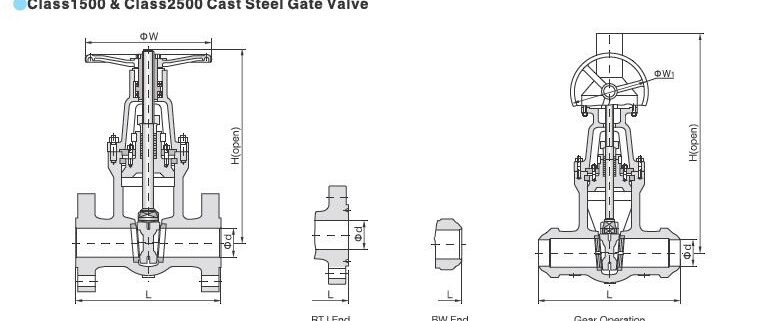

Dimensiones de la válvula de compuerta
Las tablas muestran las dimensiones y pesos de Válvulas de compuerta API 600 (capó atornillado / vástago ascendente)
CLASE 150LB-2500LB
Dimensiones en pulgadas (milímetros)
Diagrama de válvula de compuerta que muestra las partes clave de una válvula de compuerta para tuberías
TIPOS DE CUÑA
La siguiente imagen muestra cómo la cuña de la válvula de compuerta abre y cierra el flujo del fluido mediante la aplicación de un movimiento vertical (que puede ser manual o accionado por un actuador).
La cuña se coloca entre dos asientos paralelos (u oblicuos) que son perpendiculares al flujo. El fluido fluye horizontalmente a través de válvulas de compuerta y no está sujeto a caídas de presión. Las cuñas pueden ser de diferentes tipos:
- “cuña sólida”(en este caso la cuña está fabricada con una pieza maciza de acero)
- “cuña flexible”(en este caso el disco presenta cortes alrededor de su perímetro para mejorar la capacidad de la válvula para corregir cambios en el ángulo entre los asientos)
- “cuña dividida”(disco de construcción de dos piezas, para reforzar la autoalineación de la cuña en los asientos)
- “cuña de deslizamiento paralelo“
TIPOS DE TALLO
Una válvula de compuerta puede tener un vástago ascendente (en este caso, el vástago se eleva por encima del volante si se abre la válvula) o un vástago no ascendente (el vástago no se mueve por encima de la válvula cuando se abre).
DIAGRAMA DE LA VÁLVULA DE COMPUERTA
El diagrama de la válvula de compuerta muestra el dibujo de ensamblaje estándar de una válvula de compuerta. Son posibles muchas variaciones de diseño, dependiendo de la configuración de las piezas de la válvula de compuerta:
- Construcción del material del cuerpo: forjado o fundido.
- Diseño y conexión del casquete: puede ser estándar o con sello de presión (válvulas de compuerta de alta presión), casquete atornillado/soldado, etc.
- Conexión de extremos: las válvulas de compuerta están disponibles con diseños de extremos de válvulas múltiples (soldadura a encaje y roscada para válvulas de compuerta forjadas y soldadura a tope para válvulas de compuerta de cuerpo fundido)
- Tipo de cuña (sólido/flexible/dividido/deslizamiento paralelo): consulte los detalles a continuación en este artículo
- tipo de vástago (ascendente/no ascendente): ver detalles a continuación
- Norma de fabricación: las válvulas de compuerta API y EN tienen diseños ligeramente diferentes
- Tipo de operación de la válvula: manual, de engranajes o neumática/hidráulica/eléctrica.
- etc.
OS&Y VS. DISEÑO IS&Y
Es muy frecuente ver el término “OS&Y” asociado a las válvulas de compuerta.
Este término significa que cuando se gira la manija de una válvula de compuerta para abrir o cerrar la válvula, sube y baja directamente el disco interactuando con el vástago de la válvula.
En una “válvula de compuerta OS&Y”, el vástago de la válvula sube y baja fuera del cuerpo de la válvula de una manera muy visible, mientras que la manija permanece en una posición fija.
Cuando el vástago se eleva, el disco dentro del cuerpo de la válvula se eleva desde el asiento dejando que el fluido fluya a través de la válvula (válvula en posición abierta).
Por lo tanto, con una válvula de compuerta OS&Y, la posición real de una válvula (cerrada o abierta) siempre es evidente para los operadores.
De manera diferente, la posición de la válvula no es visible inmediatamente para las “válvulas de compuerta IS&Y” (tornillo interior y yugo), ya que el vástago de la válvula no sube ni baja fuera de la válvula cuando se gira la manija.
