Beschreibung

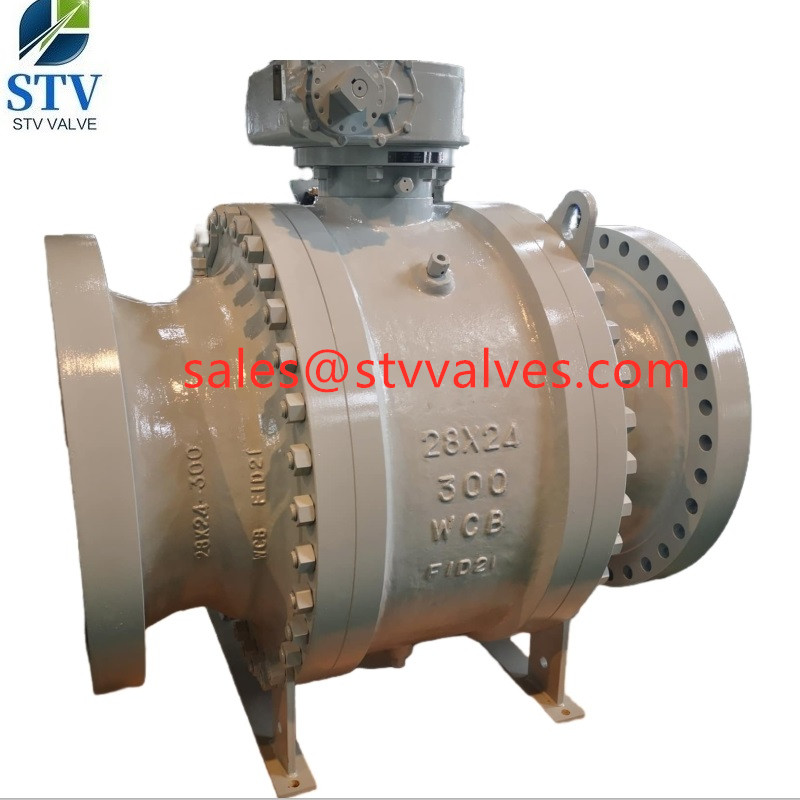

Cast Trunnion Mounted Ball Valve is designed in accordance with API 6D featuring 3 PC split body, side entry or top entry design. Side entry trunnion ball valve is wide range of sealing material including PTFE, PEEK, DEVLON, NYLON, etc, API 6D full bore split body trunnion ball valve can be used in working temperature range -46ºC~ 500ºC.
Spezifikation des geschmiedeten, zapfenmontierten Kugelhahns:
| Zapfenmontierter Kugelhahn Größe | NPS 2″ – NPS 56″ |
| Druckrate | Klasse 150LB – Klasse 2500LB |
| Material | WCB, LCB, CF8, CF8M, CF3, CF3M, A105, LF2, F304, F316, F304L, F316L |
| Design- und Fertigungsstandard | API 608, API 6D, BS 5351, ASME B16.34, DIN, GOST, JIS |
| Von Angesicht zu Angesicht | ASME B16.5, API 6D |
| Verbindung beenden | ASME B16.5, ASME B16.47, ASME B16.25 |
| Test und Inspektion | ISO 5208, API 6D |
| Operationsmethode | Manuell, Schneckengetriebe, elektrischer Antrieb, pneumatischer Antrieb |
Technische Daten des geschmiedeten, zapfenmontierten Kugelhahns
-Design: ASME 16.34/API 6D
-Von Angesicht zu Angesicht: ASME B16.10
-Endflansch: ASME B16.5
-BW-Ende: ASME B16.25
-Test: API 598/BS 6755
-Brandschutztest: API 607/API 6FA
-Spezial: NACE MR-01-75
Konstruktionsmerkmale des geschmiedeten, zapfenmontierten Kugelhahns
-Voller Port oder reduzierter Port
-Feuersicheres Design
-Trunnion-montierte Kugel
-Doppeltes Blockieren und Entlüften
-Notfall-Dichtungsinjektion
-Selbstentlastung des Hohlraumdrucks
- Ausblassicherer Schaft
-Antistatisches Gerät
-Optionales Doppelkolbendesign
