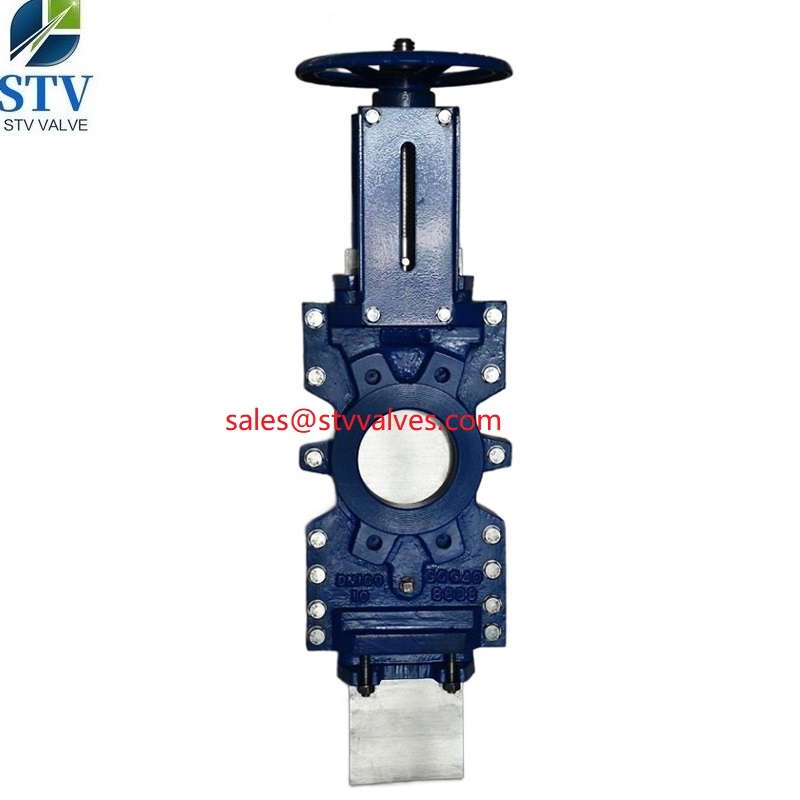

Durchgehender Messerschieber, DI-Körper, 150 LB, 20 Zoll

Beschreibung

Einführung:

Der Durchgangs-Plattenschieber ist ein bidirektionaler Plattenschieber. Es ist hauptsächlich für hohe Ansprüche konzipiert

konzentrierte Strömungsmedien. Mit einer durchgehenden O-Anschlussplatte bietet dieses Ventil eine stabile und sichere Absperrleistung ohne

Verstopfung. Dank der Doppelsitzkonstruktion kann der Durchfluss in beide Richtungen erfolgen.

Merkmale:

1. Körper:

a) Das Design mit vollem Anschluss minimiert den Druckabfall und maximiert die Durchflusskapazität.

b) Die Packung oben und unten verhindert Leckagen in die Umgebung.

2. Tor:

a) Obwohl der Schieber mit O-Anschluss beim Schließen eine Medienscheibe nach unten durchschneidet und diesen Teil beim Öffnen zurückführt.

Dadurch wird verhindert, dass Medien den Hohlraum des Ventilkörpers verstopfen.

b) Die Anschnittdicke kann erhöht werden, um einen höheren Arbeitsdruck zu bewältigen.

c) Die Toroberfläche ist auf beiden Seiten gut poliert, um eine dichte Abdichtung zu gewährleisten und ein Verklemmen zu verhindern.

d) Das Tor ist für eine bessere Abriebfestigkeit mit Hartchrom beschichtet.

3. Sitz:

a) Der Sitz mit seitlichem Einstieg ist austauschbar, was die Wartungskosten senkt.

b) Der Sitzhalter deckt die Seite des Sitzes ab und verhindert, dass der Sitz durch direkte Strömung gespült wird.

c) Der vorgespannte Sitz ist verstellbar, um unterschiedlichen Dichtungsklassen gerecht zu werden und den normalen Sitzverschleiß auszugleichen.

d) Mit Sitzen auf beiden Seiten kann das Ventil Durchfluss in beide Richtungen bewältigen 100%.

4. Sonstiges:

a) Doppeltes Axiallager minimiert das Betriebsdrehmoment.
