Beschreibung

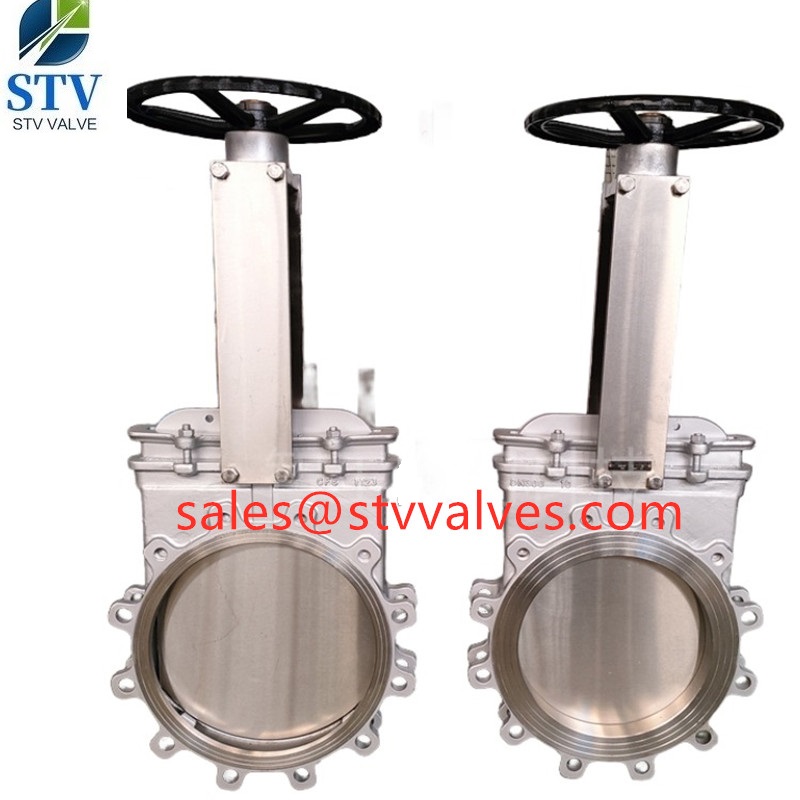

Der Wafer-Messerkanten-Absperrschieber ist ein unidirektionaler Wafer-Messerkanten-Absperrschieber, der in industriellen Rohrleitungen für den Ein-Aus-Betrieb verwendet wird.
Die Struktur von Gehäuse und Sitz verhindert ein Verstopfen der Absperrung bei Durchfluss mit feinen Partikeln. Darüber hinaus hilft eine abgeschrägte Messerkante
Der Anschnitt schneidet mühelos durch dicke Medien. Je nach Arbeitssituation: Messerschieber mit nicht steigendem Schaft, Waffelmesser
Absperrschieber, gezahnter Plattenschieber, pneumatischer Plattenschieber, elektrischer Plattenschieber, manueller Plattenschieber und Abschrägung
Zahnrad-Plattenschieber sind alle verfügbar.
Merkmale:
1. Körper:
a) Der integrierte Körper mit Vollbohrungsstruktur sorgt für einen reibungslosen Durchfluss, eine einfache Montage und eine geringere Wahrscheinlichkeit von Leckagen im Gehäuse.
b) Das Design der Führungsklauen am Anschlussboden zur Torbefestigung anstelle einer Nut verhindert mögliche Verstopfungen
wenn Ventilabschaltung.
2. Tor:
a) Die abgeschrägte Messerkante sorgt für eine starke Schnittbeanspruchung und eine dichte Abdichtung.
b) Die elastische PTFE-Spitzenführung über dem Anschluss verhindert den Metall-Metall-Kontakt zwischen Anschnitt und Gehäuse.
c) Die Anschnittdicke kann erhöht werden, um höheren Drücken gerecht zu werden.
3. Sitz:
a) Der Sitz mit seitlichem Einstieg ist austauschbar, was die Wartungskosten senkt.
b) Der vorgespannte Sitz ist verstellbar, um unterschiedlichen Dichtungsklassen gerecht zu werden und den normalen Sitzverschleiß auszugleichen.
4. Sonstiges:
a) Doppelte Axiallager minimieren das für den Betrieb erforderliche Drehmoment
Produkteinführung
Größenbereich: DN50~600mm NPS 2"-24" (Größere Größe auf Anfrage) Max. Arbeitsdruck: DN50~DN250: 10Bar NPS2~NPS10: 150Psi DN300~DN450: 7Bar NPS12~NPS18:90Psi
DN500~DN600: 4Bar NPS20~NPS24: 60Psi
Temp. Reichweite: -29…+800℃ Dichtheit: Gemäß MSS SP-81 Körpermaterial: Kohlenstoffstahl, Edelstahl, Speziallegierung Tormaterial: Edelstahl verchromt, Speziallegierung Sitzmaterial: Edelstahl+STL EPDM (120 °C) /Viton (200 °C)/PTFE (200 °C) /NBR (90 °C)
Angesicht zu Angesicht: MSS SP-81 Flanschstandard: GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1 Anwendungen: Zellstoff und Papier, Wasseraufbereitung, Getränke und Lebensmittel, Feinchemikalien, Power Planet, Stahlindustrie usw.
