الموديل: H44W-JIS10K-DN100-SCS13
يتم تصنيع صمام الفحص القياسي الياباني من النوع المتأرجح وفقًا لمعيار JIS الياباني. يتم التعبير عن ضغط الصمام بواسطة K. يتم تثبيت صمام عدم الرجوع المتأرجح في وضع غير مقيد. عادة ما يتم تركيبه في أنبوب أفقي، ولكن يمكن أيضًا تركيبه في أنبوب عمودي. أو على خط الانحدار. يدور غطاء الصمام الخاص بصمام فحص التأرجح حول العمود الدوار، وتكون مقاومة السوائل بشكل عام أصغر من مقاومة صمام فحص الرفع، وهو مناسب للقطر الكبير. وفقًا لعدد اللوحات، يمكن تقسيم صمامات فحص التأرجح إلى ثلاثة أنواع: نوع التأرجح ذو الرفرف الواحد، نوع التأرجح ذو الرفرف المزدوج ونوع التأرجح متعدد الفصوص. يعتبر صمام فحص التأرجح أحادي الصمام مناسبًا بشكل عام للتطبيقات ذات العيار المتوسط، ويتم استخدام صمام فحص التأرجح أحادي الصمام لخطوط الأنابيب ذات القطر الكبير. من أجل تقليل ضغط المطرقة المائية، من الأفضل استخدام صمام فحص بطيء الإغلاق يمكنه تقليل ضغط المطرقة المائية؛ صمام فحص التأرجح ذو الصمام المزدوج مناسب لخطوط الأنابيب الكبيرة والمتوسطة القطر، وهيكل صمام فحص التأرجح ذو الصمام المزدوج صغير. الوزن الخفيف هو صمام فحص سريع التطور. صمام فحص التأرجح متعدد الفصوص مناسب لخطوط الأنابيب ذات القطر الكبير.
يتم فتح أو إغلاق أجزاء الفتح والإغلاق لصمام الفحص بواسطة تدفق الوسيط والقوة لمنع الوسيط من التدفق للخلف. تنقسم صمامات الفحص عمومًا إلى أربعة أنواع: نوع الرفع، ونوع التأرجح، ونوع الفراشة، والنوع الأفقي. يجب تثبيت صمام فحص الرفع من النوع على الخط الأفقي. يتم تثبيت صمام الفحص من نوع الرفع العمودي والصمام السفلي بشكل عام. على الخط العمودي، ويتدفق الوسط من الأسفل إلى الأعلى، يتم تثبيت صمام فحص التأرجح في وضع غير مقيد، وعادة ما يتم تثبيته في خط أفقي، ولكن يمكن أيضًا تثبيته على خط عمودي أو خط تفريغ. ملاحظة: يسمح صمام الفحص للوسيط بالتدفق في اتجاه واحد فقط. إيلاء اهتمام خاص لاتجاه تدفق المتوسطة. يجب أن يكون اتجاه التدفق الطبيعي للوسط متسقًا مع اتجاه السهم المشار إليه على جسم الصمام، وإلا سيتم قطع التدفق الطبيعي للوسط.
STV Valve Technology Group Co., Ltd هي شركة رائدة محترفة في الصين JIS Swing Check Valve، JIS10K SCS13 SCS14 صمام فحص التأرجح ذو حواف، Scs13 صمام فحص التأرجح بالجملة، صمام فحص التأرجح ذو حواف، صمام فحص التأرجح من الفولاذ المقاوم للصدأ، الصين Scs13 / Scs14 JIS 10K ذو حواف سوينغ الشركة المصنعة لصمام الفحص بجودة عالية وأسعار تنافسية.
لمعرفة المزيد حول هذه الصمامات، مرحبًا بك في الاتصال بـ [email protected]

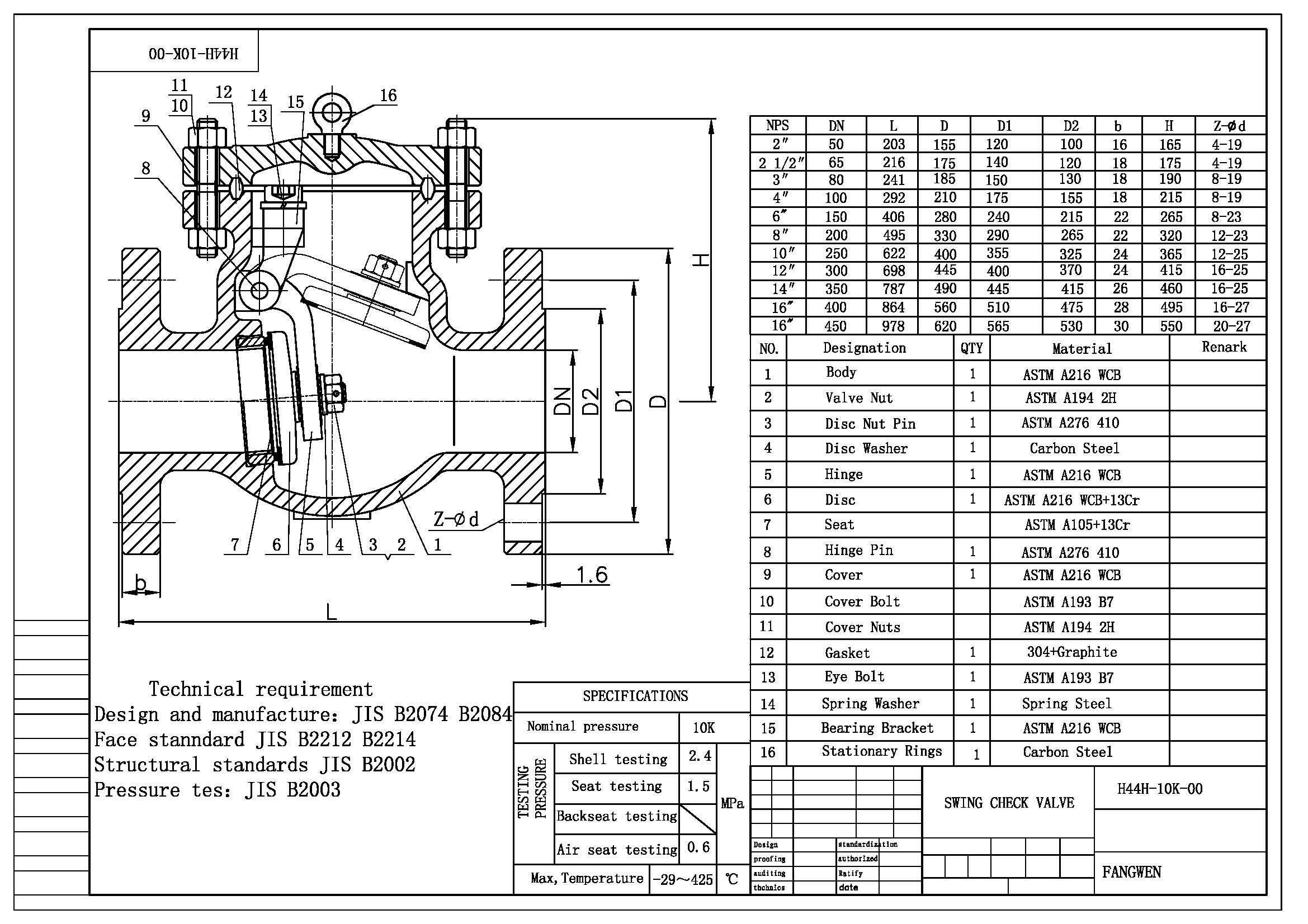

ورقة التاريخ:صمام فحص التأرجح SCS13، 4 بوصة، Jis10K، نهاية FF

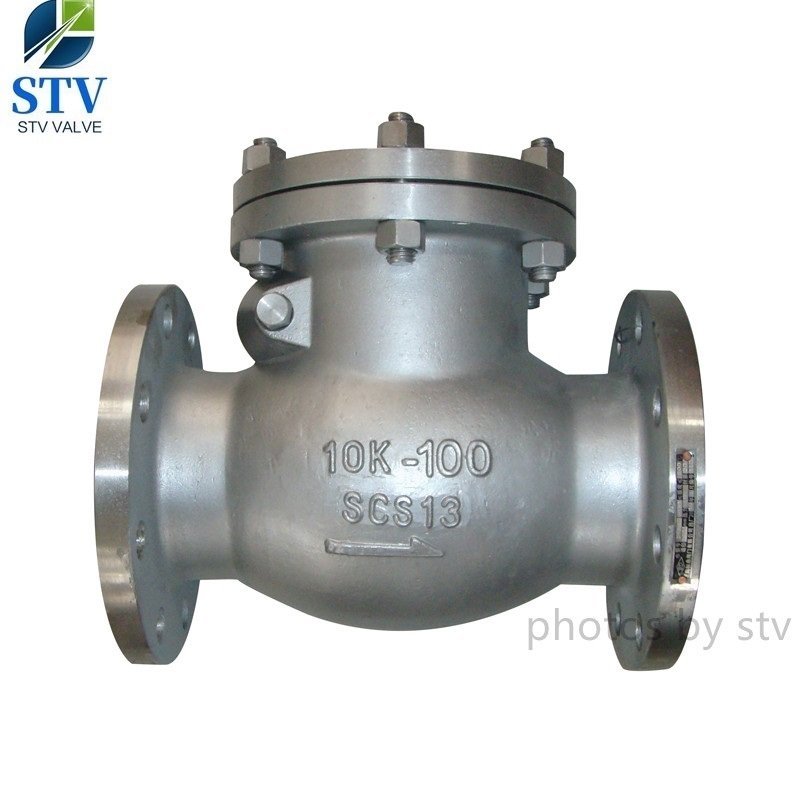

صمام فحص التأرجح SCS13
التصميم والتصنيع: JIS B2074 B2084
وجها لوجه البعد: JIS B2212 B2214
أبعاد اتصال الحافة: JIS B2002
الاختبار والتفتيش: JIS B2003
الحجم: NPS 2″~48″
الفئة: JIS10K-40K
المادة الرئيسية: WCB، WCA، WCC، WC6، WC9، C5، C12، LCB، LCC، CF8، CF8M، CF3، CF3M، CF8C، CN7M،SCS13،SCS13A،SCS14،SCS14A،SCS12،SCS13
