أبعاد الصمامات ذات الحواف وجهاً لوجه ASME B16.10

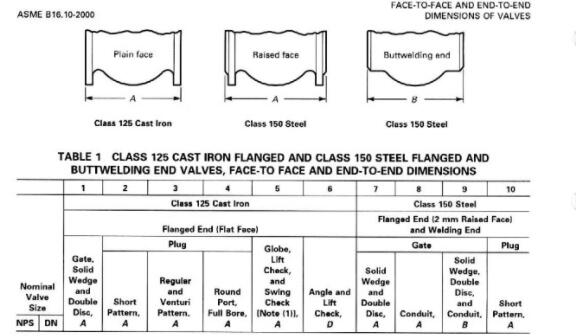

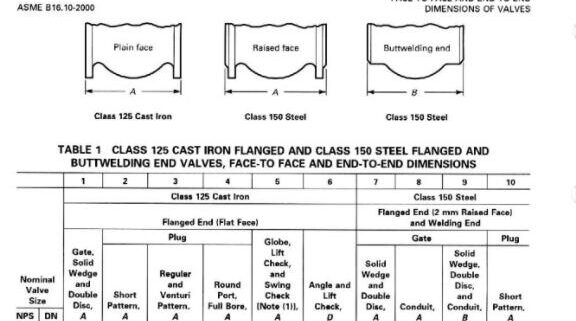

ما هو البعد وجهاً لوجه للكرة ذات الحواف أو الكرة الأرضية أو صمام البوابة؟ ال أسم B16.10 يجيب الرسم البياني على هذا السؤال، لأنه يوحد المسافة بين مدخل ومخرج الصمامات ذات الحواف الأكثر شيوعًا. الغرض من مواصفات ASME هذه هو ضمان إمكانية تبادل الصمامات التي تنتجها الشركات المصنعة المختلفة.
ملحوظات:
- (1) فحص الرفع الكروي والأفقي فقط.
البعد وجهاً لوجه ومن طرف إلى طرف لصمامات فحص التأرجح ذات الحواف الفولاذية من الفئة 150 في NPS 5 هو 330 وفي NPS 6 هو 356. - (2) فحص الرفع الكروي والأفقي فقط.
البعد وجهاً لوجه ومن طرف إلى طرف لصمامات فحص التأرجح ذات الحواف الفولاذية من الفئة 150 في NPS 16 هو 864. - (3) فحص التأرجح فقط.
ملاحظات عامة:
- الأبعاد بالملليمتر ما لم يُذكر خلاف ذلك.
- البعد وجها لوجه ل صمامات ذات حواف هي المسافة بين الأطراف القصوى وهي الأسطح الملامسة للحشية.
- تنطبق الأبعاد الشاملة على الصمامات ذات الحواف حيث لا توجد أسطح تلامس الحشية في الأطراف القصوى للصمام. توصف المسافة بين الأطراف القصوى بأنها البعد من طرف إلى طرف وتنطبق على الصمامات ذات الحواف مثل: الوصلة الحلقية، والصمامات الأنثوية الكبيرة أو الصغيرة، والأخدود الكبير أو الصغير.
